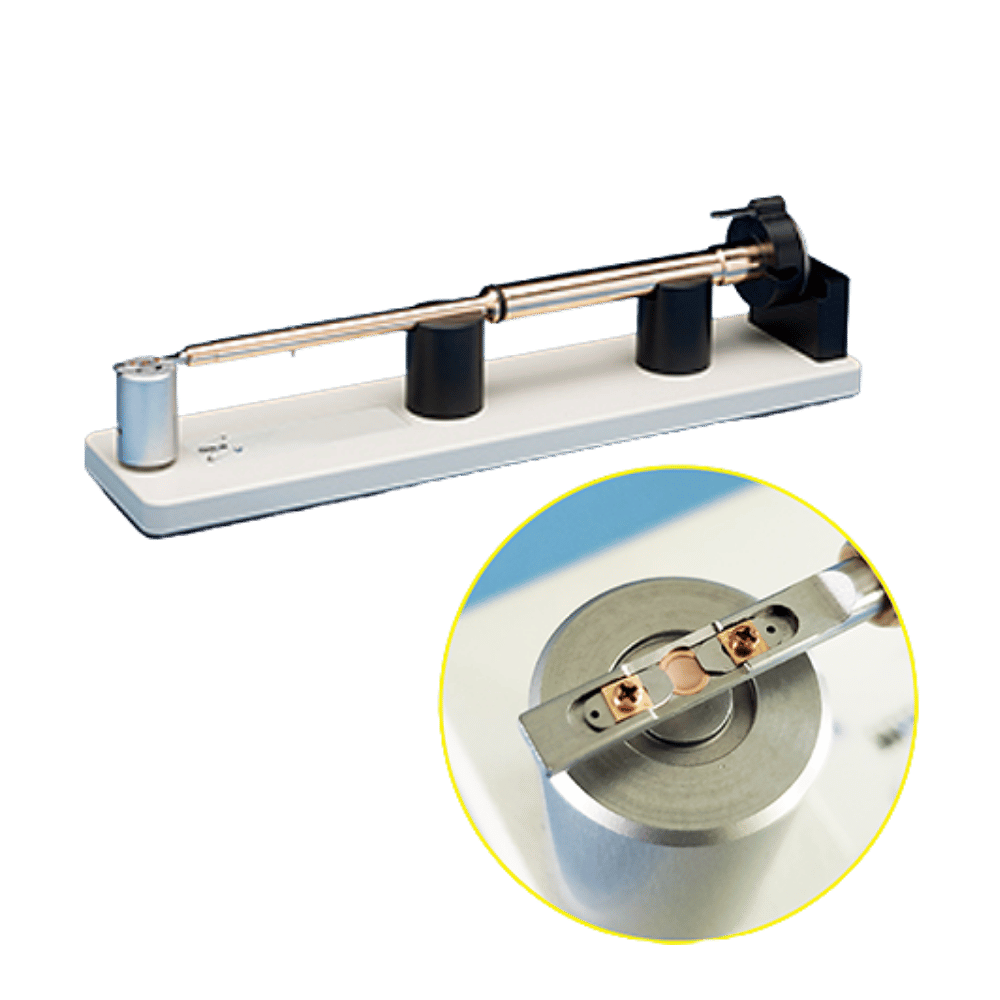

Model 2021 Analytical Tomography Holder – analityczny uchwyt TEM do tomografii i EDS – Fischione Instruments

Model 2021 został zoptymalizowany pod kątem tomografii połączonej z analizą EDS (Energy-Dispersive X-ray Spectroscopy). Końcówka uchwytu oraz zaciski wykonane są z berylu, materiału o niskiej liczbie atomowej, co ogranicza dodatkową emisję promieniowania X generowanego przez sam uchwyt.

Uchwyt umożliwia obrazowanie przy kątach wychylenia do ±80° oraz zapewnia pole widzenia do 1,6 mm przy kącie 70° dla przestrzeni nabiegunników około 5 mm lub większej. Producent podaje rozdzielczość uchwytu 0,34 nm oraz dryft poniżej 1,5 nm/min – przy czym wartości te zależą od konfiguracji konkretnego mikroskopu.

Mechanizm mocowania ogranicza shadowing przy dużych kątach i umożliwia pracę ze standardowymi siatkami TEM, próbkami 3 mm oraz lamellami FIB o grubości do 250 µm.
