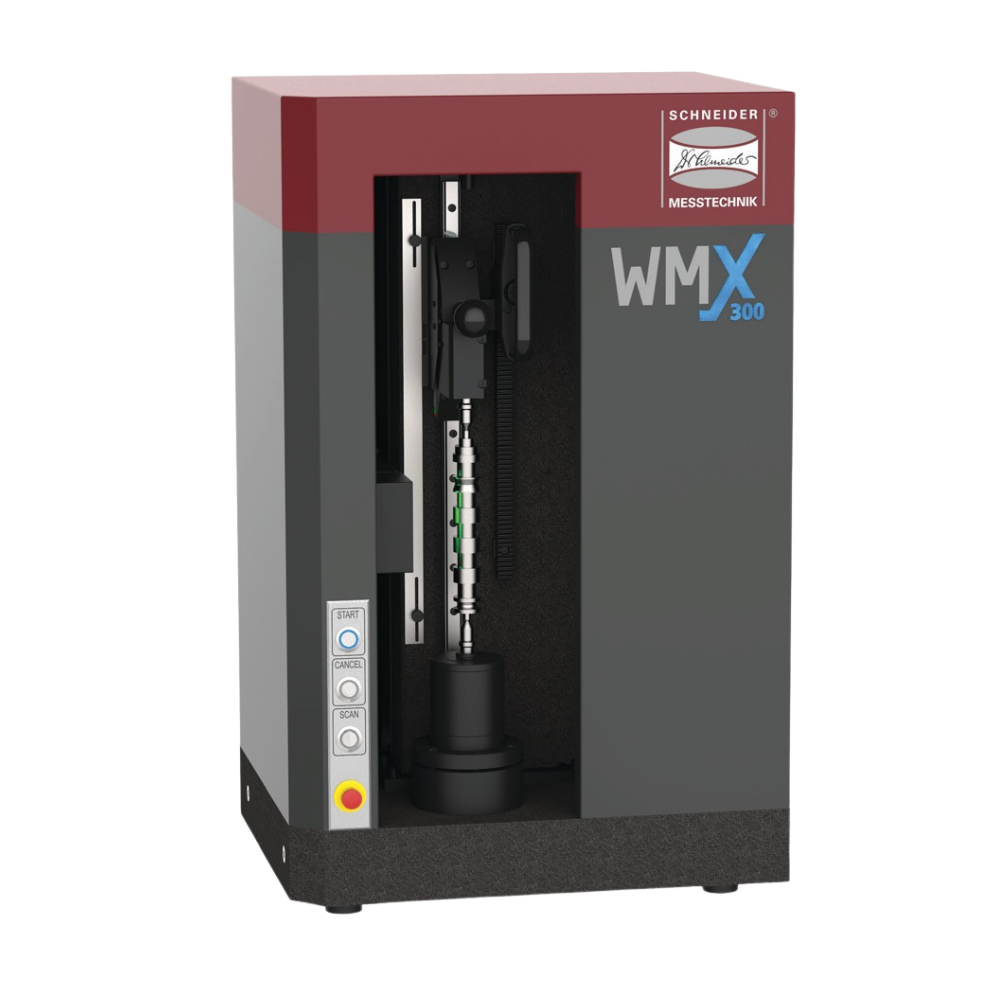

Seria WMX – Maszyny pomiarowe 3D do wałków i komponentów obrotowo-symetrycznych

Niezawodność, precyzja i błyskawiczne wyniki

Seria WMX firmy Dr. Heinrich Schneider Messtechnik to innowacyjne maszyny pomiarowe dedykowane do szybkiej i precyzyjnej analizy wałków oraz komponentów obrotowo-symetrycznych. Dzięki zastosowaniu kamery matrycowej, w pełni zintegrowanej osi obrotowej oraz oprogramowania SAPHIR, seria WMX łączy zalety wysokiej gęstości danych pomiarowych z krótkim czasem cyklu.

Idealna do produkcji seryjnej, kontroli jakości końcowej oraz laboratoriów metrologicznych.

Szybkość i powtarzalność pomiarów 3D

• Pomiar w kilka sekund – jedna rotacja wałka wystarcza do zebrania tysięcy punktów pomiarowych
• Kamery matrycowe – umożliwiają skanowanie całych powierzchni wałka bez interpolacji
• Oś obrotowa zintegrowana z systemem pomiarowym – zapewnia wysoką stabilność i dokładność przy pomiarach obwodowych

Oprogramowanie SAPHIR – inteligentne i certyfikowane

System SAPHIR oferuje:

• Pomiar i analiza cech 2D oraz 3D z jednego programu
• Łatwe programowanie krok po kroku – bez potrzeby kodowania
• Możliwość importu modeli 3D i programowania offline
• Wbudowane raportowanie – log pomiarowy lub wizualizacja bezpośrednio na obrazie detalu

Dzięki SAPHIR możliwa jest szybka, dokładna i kompleksowa dokumentacja pomiarów.

Bezkonkurencyjna optyka i niezawodna konstrukcja

• Podstawa z granitu – gwarantuje stabilność termiczną i mechaniczną
• Oświetlenie telecentryczne LED z podwójnym źródłem światła – zapewnia wysokokontrastowy obraz przy każdym kącie
• Pole widzenia 37 × 45 mm – doskonała równowaga między rozdzielczością a obszarem roboczym
• Rozdzielczość pomiarowa 0,0001 mm – idealna do detali o wysokich wymaganiach tolerancyjnych

Konstrukcja WMX zapewnia najwyższą precyzję i stabilność pomiarową nawet w wymagających warunkach produkcyjnych.

Obsługa jednym przyciskiem

1. Zamocuj wałek przy pomocy innowacyjnego ramienia i narzędzi mocujących
2. Naciśnij START – pomiar rozpoczyna się natychmiast
3. System skanuje całą geometrię wałka
4. Automatyczna analiza i dokumentacja wyników

Proces pomiarowy został uproszczony do minimum, co skraca czas cyklu i ułatwia pracę operatora.

Analiza 3D – dokładność i szybkość

• Kamera matrycowa WMX skanuje cały obiekt w czasie jednej rotacji
• Brak interpolacji – dane rzeczywiste z każdego punktu powierzchni
• Natychmiastowa detekcja odchyleń kształtu – eliminacja błędów i reklamacji

Analiza 3D zapewnia pełną kontrolę nad kształtem detali i zwiększa niezawodność produkcji.

Dane techniczne – modele dostępne

Rozszerzenia i konfiguracja pod zadanie

• Zintegrowana oś obrotowa z uchwytem MK2 i opcjonalnymi narzędziami mocującymi
• Możliwość montażu na stanowiskach automatycznych
• Gotowość do integracji z robotami i systemami automatyki
• Opcja programowania zmiennych geometrii detali (np. różne długości, średnice, wersje wykonania)

Konfiguracja WMX jest elastyczna i dostosowana do różnych typów produkcji seryjnej.

Dlaczego warto wybrać serię WMX?

• Najszybszy optyczny system pomiaru wałków na rynku
• Precyzyjna analiza kształtu 3D bez potrzeby wielokrotnych skanów
• Pełna dokumentacja gotowa od razu po pomiarze
• Minimalny czas cyklu – idealny do kontroli w toku produkcji
• Prosta obsługa i minimalne wymagania szkoleniowe

Seria WMX łączy szybkość, precyzję i łatwość obsługi, zapewniając niezawodną kontrolę jakości w produkcji.
