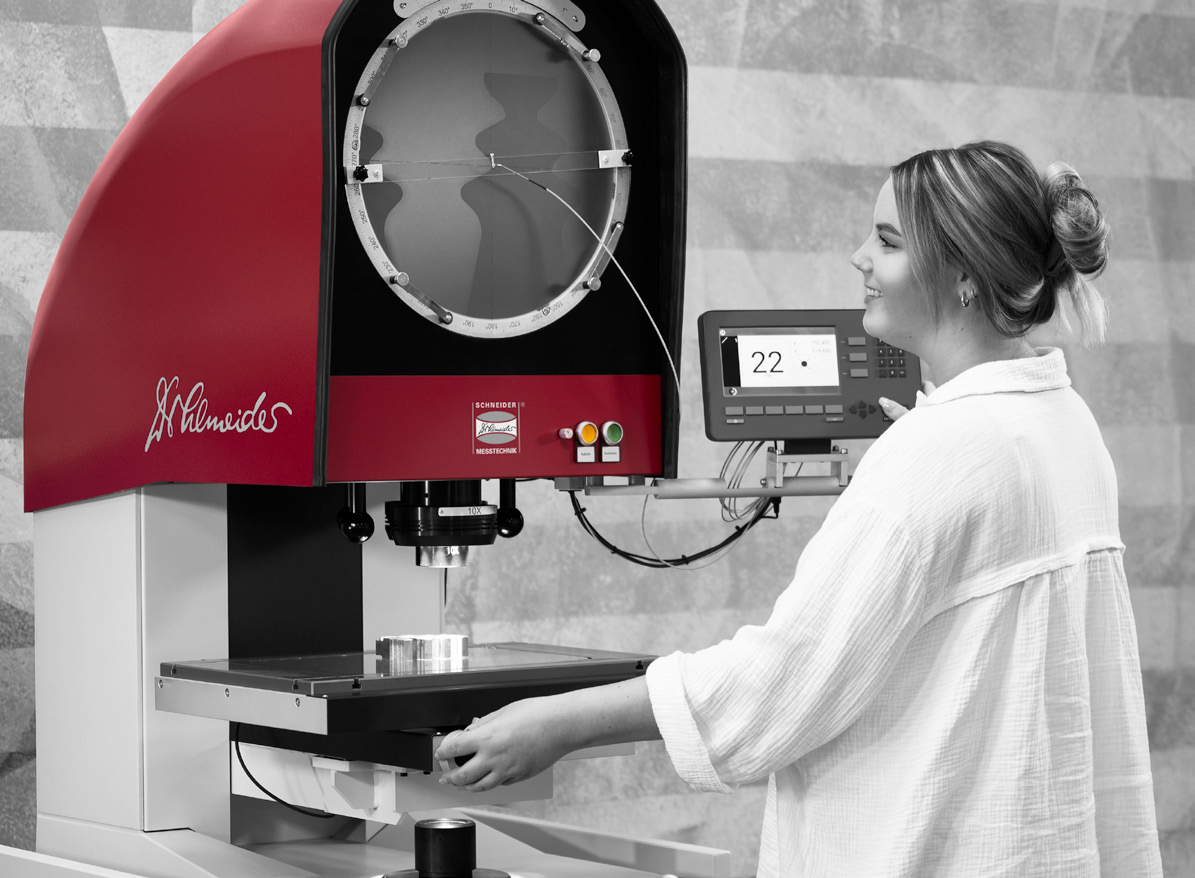

Seria PP-MP – Klasyczne pomiary optyczne w nowoczesnym wydaniu

Projektory pomiarowe do szybkiej kontroli 2D – pionowe i poziome rozwiązania

Seria PP-MP firmy Dr. Heinrich Schneider Messtechnik obejmuje wszechstronne projektory profili i maszyny pomiarowe 2D, które łączą sprawdzoną technologię optyczną z nowoczesnymi rozwiązaniami cyfrowymi. Dostępne w wersjach stołowych i wolnostojących, urządzenia te oferują szybkie, bezkontaktowe pomiary geometrii detali – od uszczelek po precyzyjne części toczone i narzędzia.

Idealne zarówno do warsztatów produkcyjnych, jak i laboratoriów metrologicznych.

Pewność pomiaru dzięki ostremu obrazowi i stabilnej konstrukcji

• Duże ekrany projekcyjne (300–1000 mm) z siatką pomiarową (graticule)
• Ruchomy stół pomiarowy z precyzyjnym napędem w osiach X/Y
• Stabilna rama stalowo-granitowa – odporna na odkształcenia i warunki otoczenia
• Wysoka ostrość konturów – gwarantuje dokładność nawet przy najmniejszych detalach

Pomiar poziomy i pionowy – zależnie od kształtu detalu

Dzięki różnym konfiguracjom optycznym, użytkownik może dobrać odpowiedni kierunek pomiaru:

• Poziome projektory pomiarowe (MH) – idealne dla wałków, tulei, narzędzi, elementów toczonych

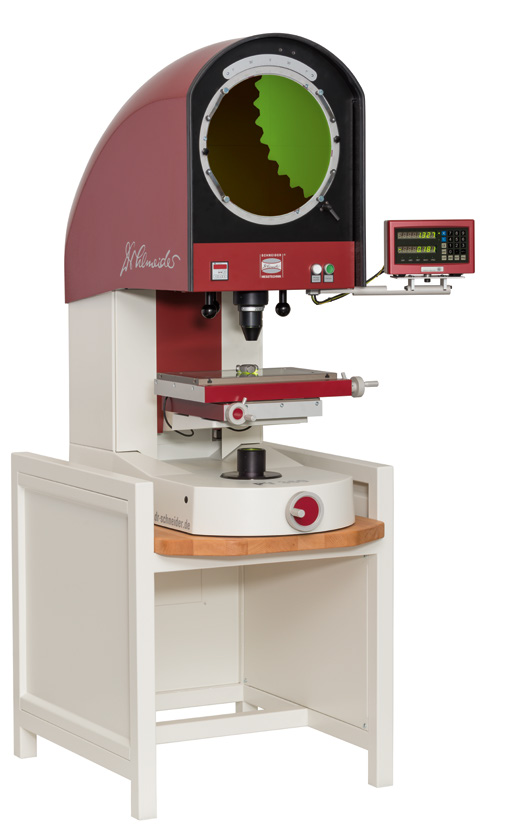

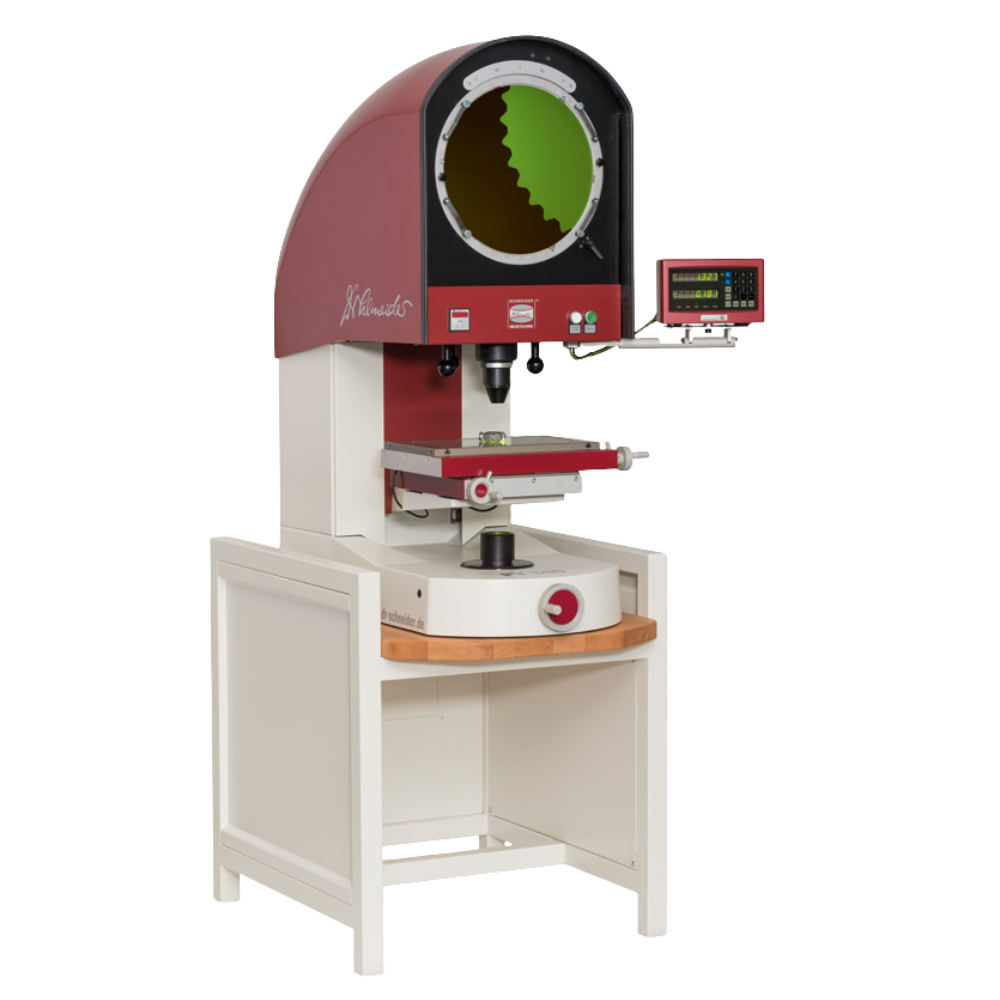

• Pionowe projektory pomiarowe (MV) – do pomiaru profili, tłoczników, tworzyw sztucznych i elementów płaskich

Intuicyjna obsługa i szybka analiza danych

Urządzenia dostępne są z różnymi pakietami oprogramowania i wyposażenia:

• Wyświetlacz cyfrowy 2D – podstawowe funkcje pomiarowe
• Oprogramowanie M2 z detektorem krawędzi – szybki i dokładny pomiar konturów
• Oprogramowanie M3 z przetwarzaniem obrazu i dotykowym interfejsem – analiza geometrii z podglądem na ekranie
• Możliwość rozbudowy do 5-osiowych maszyn CNC

Duży wybór powiększeń i optyki telecentrycznej

Projektory wyposażone są w telecentryczne obiektywy o powiększeniach od 5× do 100×, z możliwością szybkiej zmiany:

• Obiektywy na obrotowej wieżyczce – szybki dostęp do różnych powiększeń
• Opcjonalne oświetlenie LED padające i przechodzące – regulowane, idealne dla różnych materiałów
• Zintegrowana kamera CCD – do cyfrowej analizy konturów w czasie rzeczywistym

Modułowość i szeroki wybór modeli

Rozszerzenia i akcesoria – precyzyjny pomiar, maksymalna ergonomia

• Stoliki obrotowe i uchwyty precyzyjne (SK40 / SK50)
• Imadła, szczęki z podziałką kątową, wskaźniki współosiowości
• System zaciemniający – eliminujący światło zewnętrzne
• Sterowanie CNC osi XY/rotacyjnej – automatyczne programy pomiarowe

Pomiar z kamerą, ekranem i projekcją – razem lub osobno

• Równoległy obraz na ekranie matowym i na ekranie komputera
• Pomiar detali przez obserwację, porównanie z szablonem lub pełną analizę cyfrową
• Zapis wyników jako raport tabelaryczny i graficzny

Dlaczego warto wybrać serię PP-MP?

• Sprawdzona technologia optyczna Schneider – jakość „SIMPLY PRECISE”
• Precyzja pomiaru konturów 2D zgodna z normą DIN EN ISO 10360-7
• Dostosowanie do środowisk przemysłowych – odporność na wibracje i warunki świetlne
• Możliwość rozbudowy do maszyny CNC 5-osiowej
• Idealny balans między ceną, funkcjonalnością i trwałością

Gotowy, by zmodernizować swoją kontrolę jakości optycznej? Skontaktuj się z nami, aby dobrać odpowiedni model i konfigurację dopasowaną do Twoich potrzeb.
