Detektor Quantax WDS – Bruker

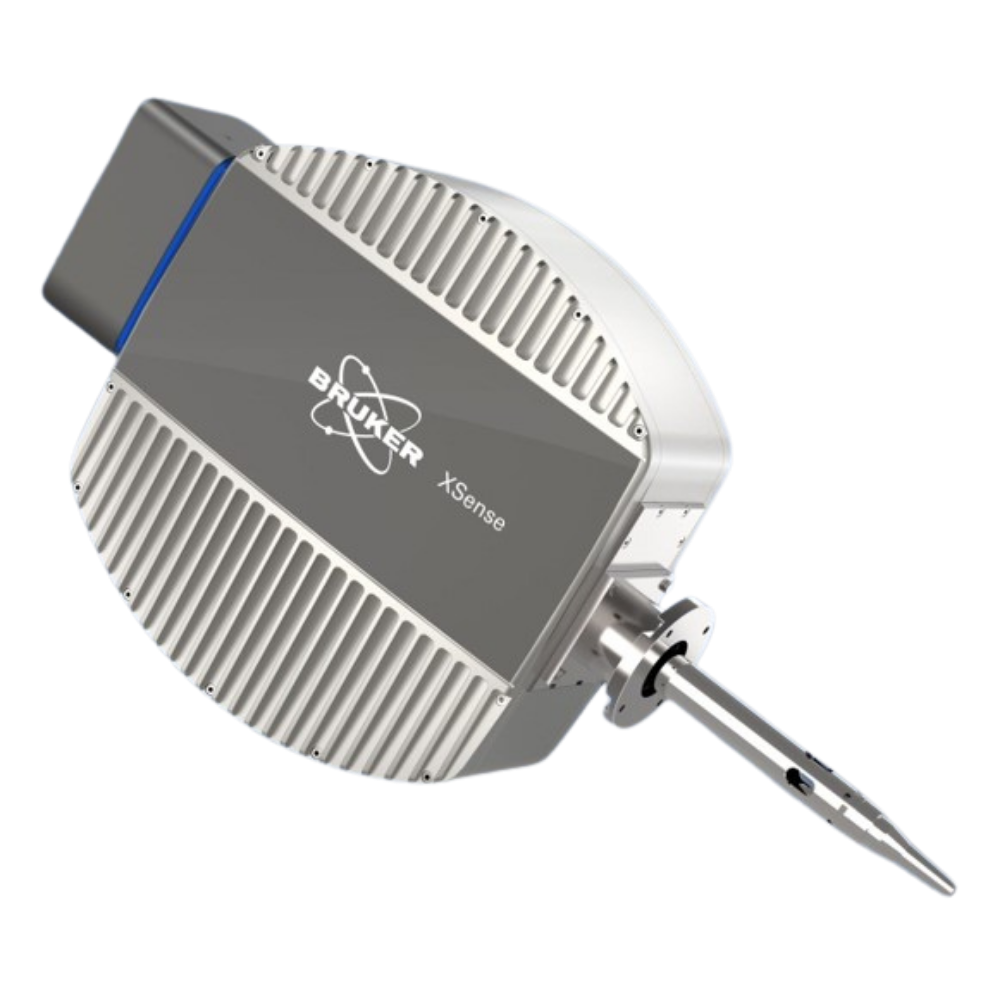

Detektor XSense firmy Bruker to zaawansowany spektrometr dyspersji długości fali promieniowania X (WDS), który łączy w sobie najwyższą jakość wykonania z kompaktowym rozmiarem. Dostarcza użytkownikom szeroki wachlarz korzyści, do których zaliczamy m.in. zaawansowany system optyczny autokorekcji, licznik proporcjonalny z unikalnym przepływem gazu i sterowanym ciśnieniem, niepowodujący zniekształceń niemagnetyczny system optyki, w pełni zmotoryzowany system kinematyki oraz w pełni zintegrowane z EDS oprogramowanie.
Wyjątkowo wysoka rozdzielczość spektralna (~4 eV dla linii Si‑Kα) – umożliwia rozdzielenie nakładających się linii i precyzyjną analizę składu chemicznego.
Bardzo niskie granice wykrywalności – detektor osiąga limity detekcji poniżej 100 ppm, co jest kluczowe dla analizy pierwiastków śladowych.
Zaawansowana optyka i duży kąt bryłowy – równoległa wiązka z zaawansowaną optyką zapewnia optymalne warunki pomiaru w każdej sytuacji.
Automatyczny system optyczny i detektor z kontrolą ciśnienia – gwarantuje niezawodną akwizycję i powtarzalność wyników.
Potencjał jednego zintegrowanego software’u ESPRIT – wspólna platforma dla wszystkich detektorów z rodziny Bruker, zapewniająca spójność i efektywność analiz.
Krótki czas do wykonania pomiaru dzięki intuicyjnej obsłudze i zaawansowanej automatyce.
Finalna czułość uzyskiwana dzięki zaawansowanej kinematyce i systemowi optycznemu.
Niezawodna akwizycja z kontrolowanego ciśnieniem licznika proporcjonalnego, eliminująca zniekształcenia.
Ułatwia ustawianie i sterowanie spektrometrem, zapewniając wygodę i szybki dostęp do funkcji.
Dzięki oprogramowaniu ESPRIT, detektor WDS współpracuje bezproblemowo z detektorem EDS, tworząc kompleksowe środowisko analityczne.
~4 eV dla linii Si‑Kα – wyjątkowo wysoka rozdzielczość dla precyzyjnej analizy.
Poniżej 100 ppm – idealne do analizy pierwiastków śladowych.
Od 70 eV do 3,6 keV – zakres o szczególnym znaczeniu w wysokorozdzielczych mikroanalizach rentgenowskich.
Równoległa wiązka z zaawansowaną optyką, duży kąt bryłowy.
Do 6 kryształów dyfrakcyjnych z możliwością automatycznego pozycjonowania.
Licznik proporcjonalny z kontrolowanym przepływem gazu i sterowanym ciśnieniem.
Kompaktowa z wąskim ramieniem optyki, niemagnetyczny system optyki.
Pełna integracja z oprogramowaniem ESPRIT i detektorem EDS.
Detektor XSense wyposażony jest w sześć kryształów analizujących, których zakres energetyczny częściowo pokrywa się, co gwarantuje uzyskanie optymalnych rezultatów dla każdej aplikacji:
Oprogramowanie do kontroli spektrometru – pełna kontrola nad ustawieniami i parametrami pomiaru.
Analiza ilościowa oraz jakościowa – zaawansowane narzędzia do kompleksowej charakterystyki próbek.
Pełna integracja oprogramowania z detektorem EDS – wspólna platforma ESPRIT dla EDS, WDS, EBSD i innych metod analitycznych w mikroskopie elektronowym.
Zintegrowany system zarządzania przepływem gazu – automatyczna kontrola zapewniająca stabilne warunki pomiaru.
Główna różnica polega na zasadzie detekcji i rozdzielczości spektralnej. Detektor WDS wykorzystuje zjawisko dyfrakcji na krysztale do wyizolowania pojedynczej długości fali, co zapewnia znacznie wyższą rozdzielczość (nawet 4 eV dla Si-Kα) w porównaniu do EDS (ok. 120-130 eV). Dzięki temu WDS doskonale radzi sobie z rozdzielaniem nakładających się linii i osiąga dużo niższe granice wykrywalności (poniżej 100 ppm), kosztem dłuższego czasu pomiaru i analizy punktowej.
Zakres ten obejmuje linie charakterystyczne większości lekkich i średnich pierwiastków (od Berylu po Cynk), które są kluczowe w wielu aplikacjach, np. w analizie minerałów, ceramiki, stopów metali lekkich czy materiałów półprzewodnikowych. Wysoka rozdzielczość w tym zakresie pozwala na precyzyjne badanie wiązań chemicznych i stopnia utlenienia poprzez analizę przesunięć i kształtów linii.
Detektor wyposażony jest w sześć różnych kryształów dyfrakcyjnych (200 Å, 80 Å, 60 Å, 30 Å wielowarstwowy, TAP oraz PET). Ich zakresy energetyczne częściowo się pokrywają, co gwarantuje optymalne rezultaty dla każdej aplikacji. Użytkownik może automatycznie przełączać kryształy, aby zawsze pracować z najlepszym możliwym kryształem dla analizowanego pierwiastka, maksymalizując czułość i rozdzielczość.
Integracja w ESPRIT oznacza, że oba detektory (EDS i WDS) są zarządzane z jednego, spójnego interfejsu. Umożliwia to płynne przełączanie między technikami, korelację danych EDS i WDS oraz zaawansowaną analizę ilościową z wykorzystaniem informacji z obu detektorów. To znacząco upraszcza pracę i przyspiesza uzyskiwanie kompleksowych wyników.
Zastosowanie licznika przepływowego z kontrolowanym ciśnieniem zapewnia stabilną i niezawodną akwizycję sygnału. Eliminuje to zniekształcenia związane z fluktuacjami ciśnienia gazu, gwarantując wysoką powtarzalność i dokładność pomiarów w długim okresie czasu, co jest kluczowe przy analizie ilościowej pierwiastków śladowych.
Detektor Quantax WDS XSense firmy Bruker to zaawansowane narzędzie dla użytkowników wymagających najwyższej rozdzielczości spektralnej i czułości w mikroanalizie rentgenowskiej. Osiągając rozdzielczość ~4 eV dla linii Si-Kα i granice wykrywalności poniżej 100 ppm, system ten jest niezastąpiony w zastosowaniach wymagających rozdzielenia nakładających się linii oraz precyzyjnej analizy pierwiastków śladowych. Dzięki unikalnej konstrukcji z sześcioma automatycznie pozycjonowanymi kryształami, zaawansowaną optyką z równoległą wiązką i kontrolowanym ciśnieniem licznikiem proporcjonalnym, XSense gwarantuje optymalne warunki pomiaru w każdej sytuacji. Pełna integracja z oprogramowaniem ESPRIT i detektorami EDS tworzy kompleksowe środowisko analityczne, idealne dla najbardziej wymagających laboratoriów badawczych i przemysłowych, gdzie kluczowa jest wysoka dokładność i możliwość analizy trudnych próbek.
Poniżej znajdują się rekomendowane akcesoria i materiały eksploatacyjne niezbędne do kalibracji, przygotowania próbek i prowadzenia analiz WDS/EDS, dostępne w naszym sklepie MICRO SHOP:
Zaawansowany wzorzec kalibracyjny do spektrometrów EDS i WDS. Zawiera starannie dobrane pierwiastki, umożliwiające precyzyjną kalibrację energii i wydajności detektora w szerokim zakresie spektralnym.
Wysokiej jakości stoliki aluminiowe o średnicy 12.7 mm z standardową nóżką, przeznaczone do mocowania próbek w mikroskopach elektronowych. Idealne do rutynowych analiz EDS/WDS.
Uniwersalny adapter umożliwiający montaż stolików próbek o różnych średnicach i typach w komorze mikroskopu. Zapewnia stabilne i powtarzalne pozycjonowanie, co jest kluczowe dla precyzyjnych analiz WDS.
W naszej ofercie znajdują się również inne akcesoria niezbędne do prawidłowej konfiguracji i eksploatacji systemów WDS/EDS:
Gazy do licznika proporcjonalnego – dedykowane mieszanki gazowe (np. P-10) zapewniające stabilną pracę detektora WDS.
Folie okienne do detektorów – zapasowe folie ochronne do detektorów EDS i WDS.
Wzorce pierwotne i wtórne – szeroka gama certyfikowanych materiałów odniesienia do kalibracji i walidacji metod analitycznych.
Kleje i pasty przewodzące – do stabilnego mocowania próbek i zapewnienia dobrego odprowadzania ładunku.
